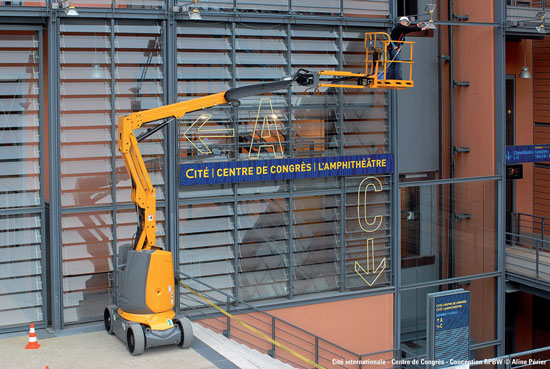

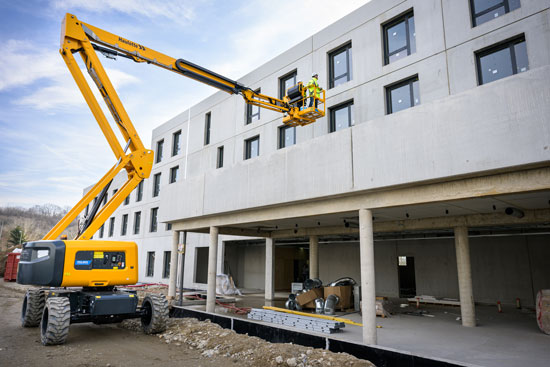

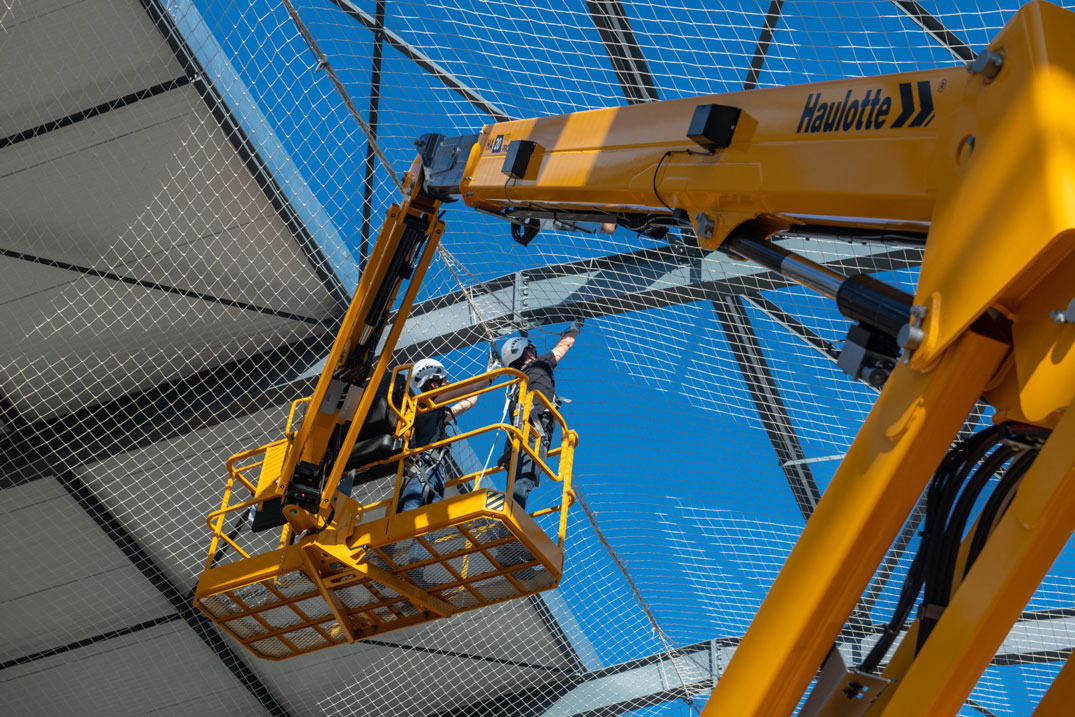

O que é uma plataforma articulada?
A plataforma articulada, também chamada de plataforma com lança articulada, é um equipamento de elevação com um braço composto por vários segmentos articulados. Esta plataforma elevatória permite superar facilmente obstáculos, trabalhar em altura e acessar áreas complexas, muitas vezes inacessíveis com plataformas convencionais. Elas também podem ser usadas em locais mais confinados do que as plataformas telescópicas. Com movimentos proporcionais e simultâneos, oferecem um alto nível de conforto e segurança.
Existem dois grandes tipos:
Elétricas para pisos estabilizados: ideais para uso interno/externo sem emissões. Alguns modelos são até todo-o-terreno mesmo elétricas, com desempenho semelhante aos das máquinas à diesel.
Diesel todo-o-terreno: operam em terrenos mais acidentados devido às suas excepcionais capacidades todo-o-terreno. Com movimentos proporcionais e simultâneos, oferecem um alto nível de conforto e segurança. Vale ressaltar que alguns modelos estão disponíveis com motorização elétrica (híbrido).
Por que escolher uma plataforma articulada?
As plataformas articuladas são especialmente apreciadas nos setores da construção, manutenção e eventos.
Veja os motivos:
1. Acesso a áreas difíceis

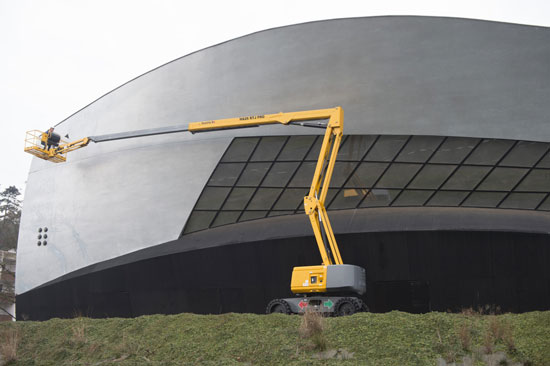

O braço articulado oferece um alcance horizontal significativo, permitindo trabalhar atrás de estruturas ou obstáculos (telhados, paredes, máquinas…).
2. Versatilidade
-
Trabalhos interiores e exteriores em pisos estabilizados: As plataformas articuladas elétricas são ideais para ambientes internos ou pisos planos. São silenciosas e sem emissões.
-
Terrenos difíceis: Os modelos a diesel são projetados para uso externo, mesmo em terrenos acidentados. Estão equipados com rodas todo-terreno para utilização em pisos irregulares.
Por fim, as plataformas elétricas todo-terreno oferecem maior versatilidade para operar em pisos estabilizados ou acidentados, silenciosamente e sem emissões, tanto em ambientes internos quanto externos.

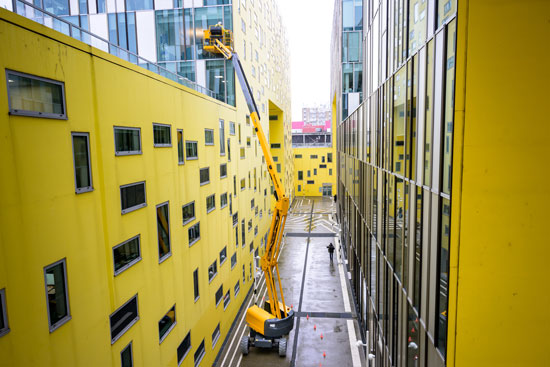

3. Alturas de trabalho e manobrabilidade
Permitem alcançar até 41 metros, ou mais dependendo dos fabricantes, com rotação parcial ou completa do braço, aumentando sua manobrabilidade em espaços confinados.
4. Segurança reforçada
Sensores, estabilizadores em alguns casos, guarda-corpos, cinto de segurança e pontos de ancoragem garantem máxima proteção para os operadores.
5. Ampla gama de aplicações

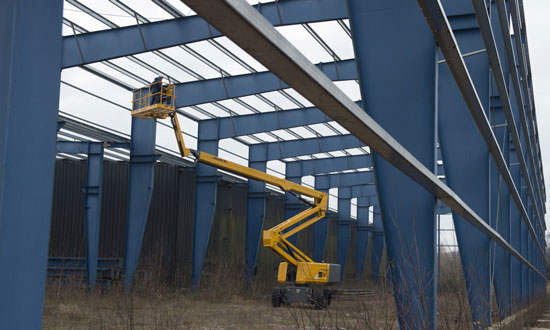

- Construção: fachadas, estruturas metálicas, …
- Manutenção: manutenção de equipamentos industriais, redes elétricas, iluminação pública, …
- Áreas verdes: poda de árvores, manutenção de grandes espaços naturais, …

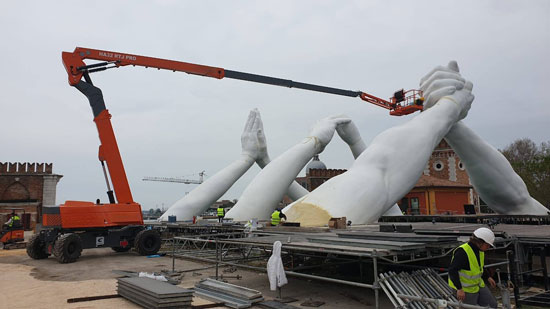

- Eventos: instalação temporária, filmagem de vídeo, …
6. Mobilidade
As plataformas articuladas permitem trabalhar em várias áreas sem a necessidade de reposicionar frequentemente o equipamento. Sua mobilidade é uma grande vantagem em grandes obras.
Em resumo: se você precisa de uma solução versátil adaptada a diversos ambientes e situações, a plataforma articulada é uma opção indispensável.

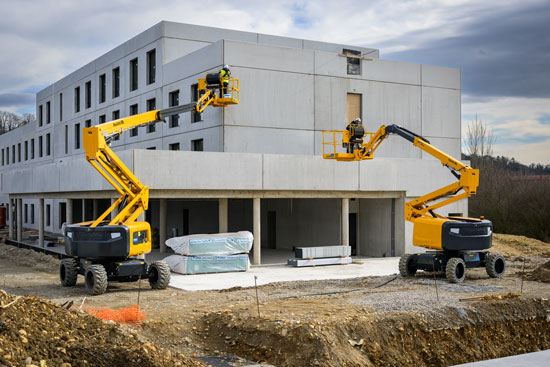

Plataforma articulada à Diesel ou Elétrica: Qual utilizar para cada necessidade?
A escolha entre uma plataforma articulada elétrica e uma plataforma articulada a diesel depende principalmente do ambiente de uso, das restrições operacionais e das necessidades específicas do seu canteiro de obras. Algumas informações para ajudá-lo a selecionar a PTA certa:
Plataforma articulada à Diesel
Vantagens:
-
Potência superior: adequada para terrenos difíceis e cargas mais pesadas.
-
Alturas de trabalho mais elevadas: alguns modelos atingem até 40 metros ou mais.
-
Autonomia prolongada: ideal para dias de trabalho completos sem interrupções.
Restrições:
-
Emissões poluentes e ruído significativo
-
Proibida em ambientes internos ou áreas sensíveis a emissões
Uso recomendado:
-
Canteiros de obras ao ar livre
-
Manutenção industrial externa
-
Trabalhos em terrenos acidentados ou não estabilizados
Plataforma articulada elétrica
Vantagens:
-
Emissão zero: respeito às normas ambientais, perfeita para espaços fechados.
-
Funcionamento silencioso: ideal para locais sensíveis ao ruído (hospitais, escolas…).
-
Compacta: frequentemente mais manobrável e com raio de giro reduzido.
Restrições:
-
Autonomia limitada: requer uma boa gestão da recarga.
-

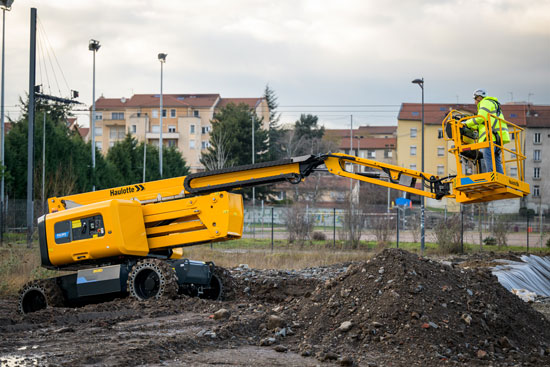

Menos adequada para terrenos acidentados. A Haulotte desenvolveu a linha de plataformas PULSEO, plataformas elétricas, todo-o-terreno, que permite trabalhar sem restrições em todos os tipos de solos, estabilizados ou não.
Uso recomendado:
-
Trabalhos em armazéns, fábricas ou edifícios comerciais
-
Manutenção interna
-
Áreas urbanas com restrições de ruído ou poluição
Plataforma Articulada: Como funciona?
1. Chassi móvel (rodas ou esteiras): Permite o deslocamento da plataforma no canteiro de obras. Alguns modelos são 4×4 para terrenos difíceis.

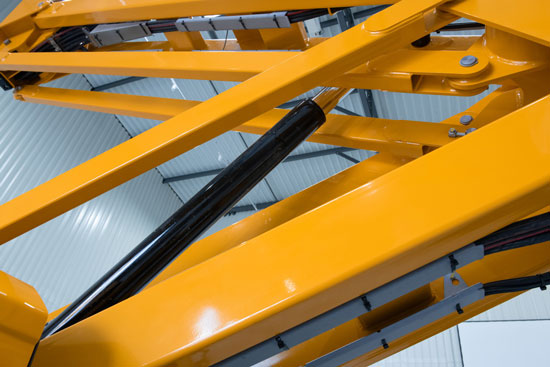

2. Braços articulados telescópicos: São vários segmentos conectados por articulações (ou dobradiças) hidráulicas. Permitem movimentos verticais, mas também laterais, para contornar obstáculos.
3. Plataforma/ cesto: Espaço de trabalho seguro onde o operador se posiciona, equipado com um painel de controle para operar a plataforma em altura.
4. Posto de controle baixo: localizado na torre, é usado para ajustes iniciais e intervenções de emergência.
5. Sistemas de segurança: sensores, limitador de carga, parada de emergência, cinto de segurança, etc.
6. Motorização: elétrica, a diesel ou híbrida, dependendo do modelo.
Como usar uma Plataforma Articulada com Segurança?
A utilização segura de uma plataforma articulada baseia-se em 5 pilares essenciais:
1. Verificações prévias
Inspeção visual
-
Verificar o estado geral da plataforma (braços, pneus, cabos, cesto…)
-
Procurar vazamentos de óleo ou danos mecânicos
-
Assegurar que os dispositivos de segurança estão em funcionamento (guarda-corpos, cabos, interruptor de emergência…)
Controles funcionais
-
Testar os comandos (subida, descida, deslocamento, rotação)
-
Verificar os alarmes e os avisos sonoros
-
Testar o botão de parada de emergência
2. Formação e autorização
-
O operador deve ser treinado e autorizado CACES® R486 (tipo B) na França ou possuir a licença emitida pela IPAF (cartão PAL: Licença de Acesso Motorizado). O cartão IPAF PAL é o certificado de treinamento mais reconhecido internacionalmente. Este treinamento deve ser renovado a cada cinco anos.
-
Ele deve conhecer o modelo utilizado, seus limites e as instruções do fabricante
-
Usar os equipamentos de proteção individual (EPI) obrigatórios:
-
Cinto com ajuste curto fixado ao ponto de ancoragem
-
Capacete, luvas, calçados de segurança, colete
-
3. Preparação do local

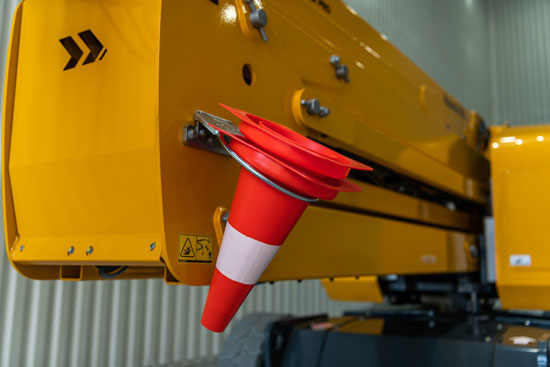

- Delimitar a área de trabalho (cones, fita zebrada, placas de aviso)
-
Assegurar a estabilidade do solo (sem inclinação excessiva, solo firme, sem obstáculos ocultos)
-
Verificar o ambiente:
-
Linhas elétricas próximas (respeitar as distâncias de segurança)
-
Circulação de veículos ou pedestres
-
Condições climáticas (sem vento forte ou chuva intensa)
-
4. Uso em altura
-
Subir lentamente e por etapas
-
Nunca exceder a carga máxima permitida (indicada na placa de informações)
-
Permanecer sempre dentro do cesto, nunca subir no guarda-corpo
-
Não mover a plataforma em posição elevada, a menos que o modelo seja projetado para isso
-
Não utilizar a plataforma como guindaste ou para içar cargas suspensas
5. Gestão de situações de emergência
-
Conhecer o uso do dispositivo de descida de emergência (geralmente acionável a partir do solo)
-
Certificar que há uma pessoa treinada no solo para intervir, se necessário
-
Ter um telefone ou meio de comunicação rápido disponível
Como escolher a Plataforma Articulada certa?
Aqui estão os pontos-chave:
- Altura de trabalho: A altura de trabalho é um critério importante a ser considerado ao escolher uma plataforma articulada. Certifique-se de escolher uma plataforma que possa atingir a altura necessária para o seu projeto.
- Alcance horizontal: O alcance horizontal também é um fator importante. Quanto maior for o alcance horizontal, mais a plataforma pode se mover lateralmente para acessar diferentes áreas sem precisar ser reposicionada.
- Capacidade de carga: A capacidade de carga é essencial para determinar a quantidade de material e o número de pessoas que a plataforma pode transportar. Certifique-se de escolher uma plataforma que possa suportar o peso necessário para o seu projeto.

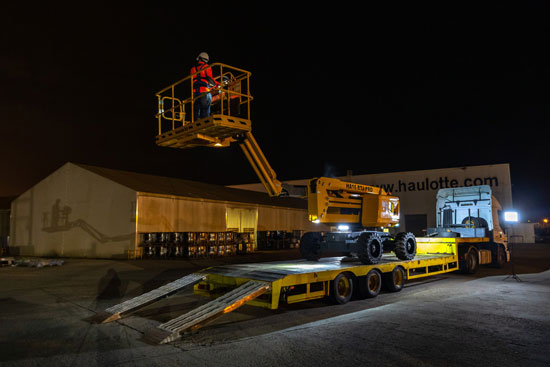

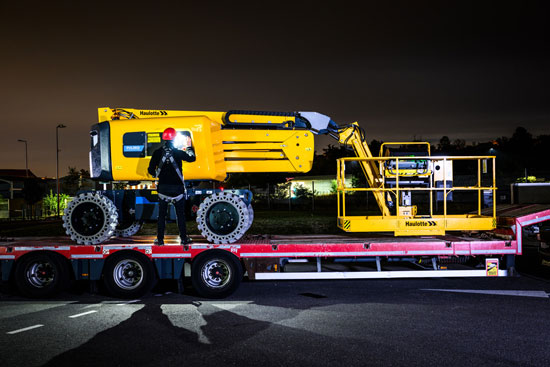

Como transportar uma Plataforma Articulada?
Transportar uma plataforma articulada com segurança requer uma boa preparação logística e o cumprimento das instruções do fabricante, bem como das regras de segurança.
Antes de transportar uma plataforma, consulte sempre o Manual do Operador específico do modelo para obter as instruções de transporte. Se possível, transporte a plataforma com o cesto posicionado horizontalmente no piso do reboque.
1. Preparação Prévia
Verifique as dimensões e o peso
- Comprimento, largura, altura quando recolhida
- Peso total da máquina (indicado na placa do fabricante)
Escolha o meio de transporte adequado
- Caminhão plataforma, reboque para equipamentos ou semirreboque adequado
- Verifique a capacidade de carga e as rampas de acesso compatíveis com o peso da plataforma
2. Preparar a plataforma para o transporte
Passos a seguir:
- Recolher completamente os braços e travar as seções, se necessário
- Baixar o cesto para o nível mais baixo
- Desligar o motor (e desconectar as baterias, se necessário)
- Verificar os freios (os modelos autopropelidos frequentemente possuem freio de estacionamento)

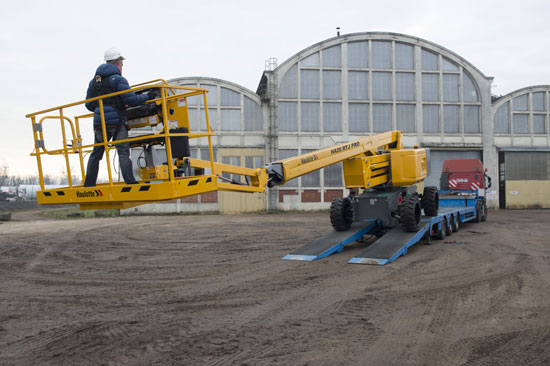

3. Carregar a Plataforma no veículo
Procedimento:
- Subir lentamente utilizando as rampas antiderrapantes
- Um guia no chão pode auxiliar no alinhamento
- Assegurar que a plataforma esteja centralizada no piso

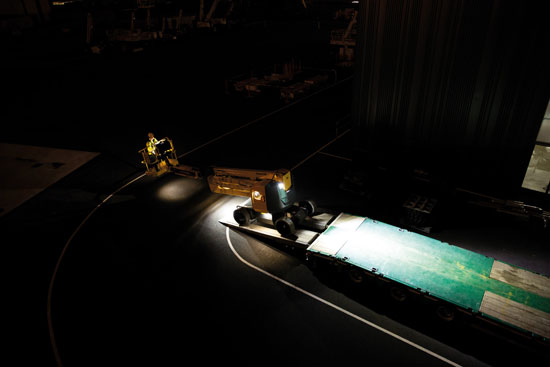

O carregamento e descarregamento das plataformas geralmente ocorrem no início ou no final do dia. Para garantir a segurança dessas operações delicadas, a Haulotte criou o sistema de iluminação Haulotte Activ’Lighting System. O sistema garante a segurança do operador durante as operações de carregamento ou descarregamento, composto por projetores de LED, ilumina perfeitamente o cesto, os controles e a área ao redor da máquina.

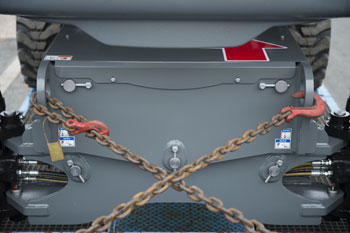

4. Fixação e Segurança
Itens de fixação:
- Cintas de catraca reforçadas ou correntes de tensão
- Pontos de ancoragem previstos no chassi
É obrigatório:
- Fixar na frente e atrás
- Imobilizar as rodas com cunhas (calços anti-rolamento)
- Verificar a fixação após alguns quilômetros
5. Respeitar a regulamentação e descarregar com segurança
- Conformidade com o Código de Trânsito (peso, altura, largura)
- Comboio excepcional se a plataforma exceder as dimensões padrão
- Dispositivos de sinalização (faróis, painéis refletores, luzes intermitentes, se necessário)
- Escolher uma área plana e desobstruída
- Remover as fixações apenas após posicionar as rampas
- Descer lentamente e sem solavancos
Qual é a velocidade máxima de uma plataforma articulada Haulotte?
A velocidade máxima de uma plataforma articulada Haulotte varia de acordo com o modelo e sua motorização (diesel ou elétrica) entre 4,5 e 6km/h.
- Essas velocidades se aplicam apenas com os braços recolhidos.
- Na posição elevada, os deslocamentos frequentemente são automaticamente limitados a uma velocidade muito reduzida ou desativados por motivos de segurança.
- O deslocamento em altura às vezes é possível em modelos específicos, a uma velocidade muito baixa (geralmente < 1 km/h), e em terreno plano apenas.
Para saber a velocidade exata de um modelo específico, é recomendado consultar:
-
O manual de operação Haulotte do modelo em questão
-
A ficha técnica oficial em um dos sites da Haulotte

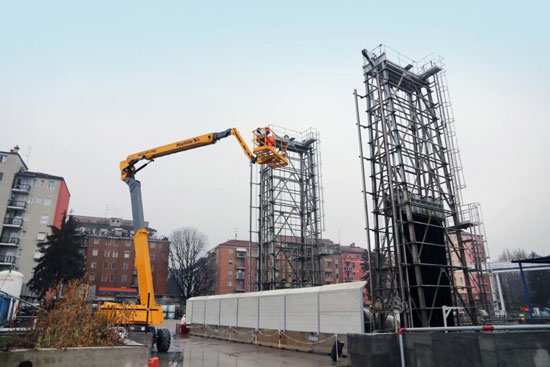

Qual é a altura máxima de uma plataforma articulada Haulotte?

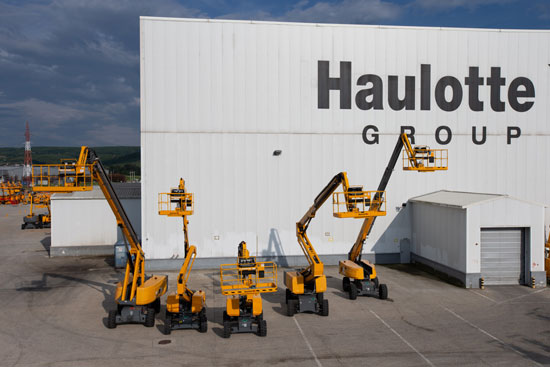

A altura máxima de uma plataforma articulada da Haulotte depende do modelo. A gama Haulotte cobre uma ampla range de alturas de trabalho, variando de 12 a mais de 41 metros. A saber:
- Altura de trabalho: altura máxima alcançável pelas mãos do operador (cesto incluído). Geralmente, é 2 metros a mais que a altura do piso do cesto.
- Altura do piso (ou altura da plataforma): a altura em que o fundo do cesto está localizado.
